요약
본 발명은 국지적 기상 변화를 정밀하게 탐지하고 조기 경보를 제공하는 레이더 기술과 장치를 소개합니다. 도플러 원리를 활용하여 강수에 의한 파동 반사를 분석하고, 클러터로 인한 신호 왜곡 문제를 극복하는 고급 신호 처리 알고리즘을 적용합니다. 이를 통해 저고도에서 발생하는 급격한 기상 변화를 정밀하게 감지하고, 항공기 및 헬리콥터의 안전성 향상에 기여하며, 기상 재해에 대한 신속한 대응을 가능하게 합니다. 실험 결과는 강력한 클러터 상황에서도 바람 속도를 정확하게 추정할 수 있음을 보여주며, 이 기술은 기상 예보 및 위험 감지 분야에 중요한 혁신으로 기대됩니다.
기본 정보
•
특허명: 국지적 기상 레이더에서의 기상 변화 탐지 방법 및 장치
•
대표 발명자: 이종길 교수
•
출원번호: 10-2022-0131025
발명의 배경 및 필요성
기술의 배경
•
기상 레이더 기술은 날씨 패턴 예측과 모니터링에 수십 년간 중요한 역할을 해왔으며, 제2차 세계대전 중 적기 탐지를 위해 개발된 이후 강수에 의한 레이더 파동 반사를 통해 기상 관측에도 활용되기 시작함
•
한국은 지리적 특성으로 인해 태풍, 장마, 시베리아 한랭기류 등 다양한 기상 현상을 겪으며, 해안 평야부터 산악 지역에 이르기까지 다양한 지형이 있어 기상 관측에 어려움이 있음
기술의 필요성
•
기존 중장거리 기상 레이더는 대규모 지역을 커버하고 태풍 및 대규모 강수 패턴 추적에는 효과적이나, 지상 근접한 국지적 기상 현상 탐지에는 한계가 있어 단거리 기상 레이더 시스템 개발이 필요함
•
국지적 기상 현상은 안전과 인프라에 즉각적이고 심각한 영향을 미칠 수 있으며, 레이더 클러터는 지형, 건물, 새 떼 등에 의해 발생하여 실제 기상 신호 구분을 어렵게 함
구현방법
기술 원리 및 구현
•
본 기술은 도플러 원리를 활용하여 지역 기상 레이더를 통해 기상 변화를 탐지함
•
도플러 효과를 이용해 레이더가 바람의 속도를 측정하며, 이는 자동차의 소리 빈도가 변하는 현상과 유사함
•

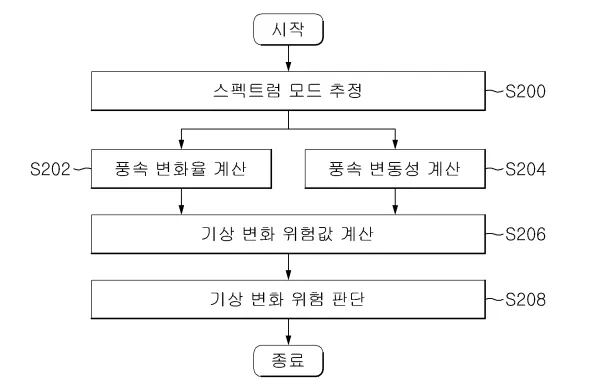

도플러 스펙트럼의 주요 피크를 분석하여 바람의 속도 변화율과 변동성을 계산하고, 이를 바탕으로 기상 변화 위험 값을 산출함
•
특정 임계값을 초과할 경우 기상 위험 경보를 발생시킴
기술의 특장점
•
지상 클러터의 영향을 최소화하면서 위험한 기상 현상을 탐지하는 새로운 방법을 제안함
•
도플러 스펙트럼 모드를 추정하여 실제 바람 속도 정보를 정확하게 반영함
•
강력한 클러터 상황에서도 정확한 바람 속도 추정이 가능하여 지역 기상 레이더의 운영 환경에 적합함
실험 및 결과
실험 목적 및 방법
•
기존 방법과 비교하여 지상 클러터의 영향을 최소화하고 기상 위험을 조기에 탐지하는 새로운 방법을 검증함
•
도플러 기상 레이더로부터 수신된 신호를 분석하여 '스펙트럼 모드'를 추정하고, 다양한 기상 도플러 신호들을 시뮬레이션하여 실제 기상 레이더 신호를 모사함
•
SCR 값이 다른 여러 상황을 시뮬레이션하여 바람 속도 변화를 나타내는 파라미터를 추출함
실험 결과
•
도플러 모드 추정 방법을 통해 강한 클러터 상황에서도 바람의 속도를 정확하게 추정함
•
SCR 값에 강인한 FL과 GR 파라미터를 추출하고 위험 값을 계산하는 방법을 시연함
•
SCR 값이 낮은 불리한 조건에서도 FL과 GR 값이 정확하게 추출되었으며, 위험 값이 SCR 값에 관계없이 일관되게 나타남
발명의 활용 방안
항공기 및 헬리콥터의 안전성 향상
•
기상 이변을 신속하게 감지하고 경고하여 항공기 및 헬리콥터 사고 예방에 기여함
•
돌풍, 풍속 변화, 난기류 등 위험 기상 현상을 탐지해 인명 및 재산 피해를 예방함
기상 재해에 대한 조기 경보 제공
•
실시간으로 기상 조건을 모니터링하고 재난에 대한 조기 경보나 알림을 제공함
•
지상 클러터에도 불구하고 급격한 기상 변화를 정확히 감지함
저고도에서의 기상 변화 정밀 감지
•
저고도에서 발생하는 급격한 기상 변화를 특히 정밀하게 탐지함
•
항공 안전을 위해 저고도에서의 빠른 풍속 변화와 같은 위험 기상 현상을 조기에 식별함
기대효과
기술 혁신과 신뢰성 향상
•
강한 클러터 환경에서도 중요 기상 레이더 신호 정보를 추출하는 새로운 방법을 개발하여 기술 혁신을 달성함
•
기상 변화 감지의 확률과 신뢰도를 향상시키고 불필요한 경보 발생을 감소함
사회적 가치 창출
•
위험 수준을 시각적으로 확인할 수 있어, 지역 기상 레이더 시스템의 발전에 기여함
•
다양한 기상 조건과 소음 수준에서도 일관된 성능을 유지함
시장 동향

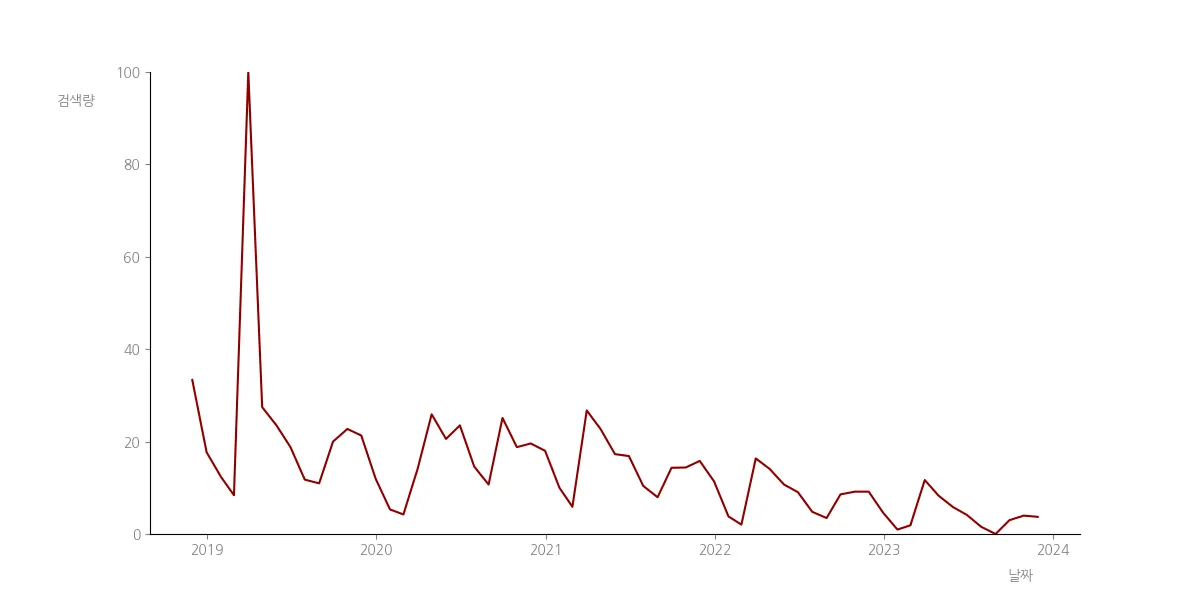

센서 시장 동향
기술 SWOT 분석
Strengths
도플러 기상 레이더의 정확성
•
도플러 원리를 활용하여 정확한 기상 변화 탐지가 가능합니다.
•
강력한 클러터 상황에서도 바람 속도를 정확하게 추정할 수 있습니다.
기상 위험 경보의 신속성
•
특정 임계값을 초과할 경우 즉각적으로 기상 위험 경보를 발생시킵니다.
Weaknesses
국지적 기상 현상 탐지의 한계
•
지상 근접한 국지적 기상 현상 탐지에는 기존 중장거리 기상 레이더보다 한계가 있습니다.
레이더 클러터에 의한 신호 구분 어려움
•
지형, 건물, 새 떼 등에 의해 발생하는 클러터로 인해 실제 기상 신호 구분이 어려울 수 있습니다.
Opportunities
기상 모니터링 인프라의 발전
•
국지적 레이더 시스템의 발전은 한국의 기상 모니터링 인프라에 중요한 부분이 될 것입니다.
공공 안전과 경제적 손실 감소
•
단거리 기상 레이더 시스템의 개선은 공공 안전을 위한 기술적 도전이며, 극심한 기상 이벤트의 정확한 탐지로 생명을 구하고 경제적 손실을 줄일 수 있습니다.
Threats
기술적 도전과 연구 개발의 필요성
•
클러터 영향을 완화하기 위한 고급 신호 처리 기술과 알고리즘 개발이 필요합니다.
기존 기상 레이더 시스템과의 경쟁
•
기존 중장거리 기상 레이더 시스템과의 기술적 경쟁이 예상됩니다.
Summary
Strengths
•
도플러 기상 레이더는 정확한 기상 변화 탐지와 신속한 위험 경보 발생으로 기술적 우위를 가집니다.
Weaknesses
•
국지적 기상 현상의 탐지 한계와 클러터에 의한 신호 구분의 어려움이 존재합니다.
Opportunities
•
기상 모니터링 인프라의 발전과 공공 안전 및 경제적 손실 감소에 기여할 수 있는 기회가 있습니다.
Threats
•
기술적 도전과 기존 기상 레이더 시스템과의 경쟁이 예상됩니다.
대표도면
