요약
본 발명은 수소 생산을 위한 수전해 기술의 효율성과 경제성을 향상시키는 새로운 가교 SEBS 음이온 교환막과 그 제조 방법을 제공합니다. 이 막은 SEBS 고분자를 활용하여 알칼리성 환경에서도 견딜 수 있으며, 가교 반응을 통해 이온 전도도를 향상시켜 높은 내구성과 안정성을 제공합니다. 실험 결과, 가교 SEBS 막은 기존의 음이온 교환막보다 뛰어난 이온 전도도와 열적, 화학적 안정성을 보여주었습니다. 이 기술은 귀금속 촉매 없이 순수한 수소를 경제적으로 생산할 수 있게 하며, 배터리 및 연료 전지와 같은 에너지 저장 및 변환 기술에도 적용 가능합니다. 이로 인해 수전해 성능이 향상되고, 환경 보호 및 지속 가능한 에너지 활용에 기여할 것으로 기대됩니다.
기본 정보
•
특허명: 가교 SEBS 막을 포함하는 음이온 교환막 및 이의 제조방법
•
대표 발명자: 김태현 교수
•
출원번호: 10-2022-0186886
발명의 배경 및 필요성
수소 생산과 물 전기분해 기술의 중요성
•
수소는 깨끗한 연료로서 수십 년간 인식되어 왔으며, 화석 연료를 사용하는 전통적인 방법들은 이산화탄소를 배출함
•
재생 가능 에너지를 활용한 녹색 수소 생산에 대한 관심이 증가하면서, 물을 전기분해하여 수소를 생산하는 연구가 중요해짐
•
알칼리성 물 전기분해(AWE)는 오래된 방법이며, 프로톤 교환 막 물 전기분해(PEMWE)와 음이온 교환 막 물 전기분해(AEMWE)는 각각 높은 순도와 효율성을 제공하는 현대적 기술임
기술 발전의 추세와 산업적 영향
•
녹색 수소 추진은 물 전기분해 기술에 대한 투자를 촉진하고, 재료 과학의 발전은 이러한 시스템의 효율성 향상과 비용 절감에 기여함
•
보다 강력하고 전도성이 높은 막과 귀금속을 사용하지 않는 촉매 개발이 추세임
•
수소 경제의 성장으로 효율적이고 비용 효과적인 수소 생산 방법에 대한 수요가 증가하고, 이는 교통부터 에너지 저장까지 다양한 산업에 영향을 미침
•
전기분해 기술의 개선은 수소 비용을 줄여 화석 연료의 실현 가능한 대안으로 만들 수 있음
기술의 필요성
•
재생 가능 에너지로부터 전기를 사용해 물을 수소와 산소로 분리하는 과정은 청정하고 재생 가능한 에너지 공급을 위해 중요함
•
지속 가능하고 깨끗한 에너지 미래를 위해 이러한 기술을 이해하고 발전시키는 것이 필수적임
구현방법
기술의 원리 및 구현
•
수전해 과정에서 물을 전기분해하여 수소를 생산하는 음이온 교환막(AEM)은 양이온과 음이온을 분리하는 기능을 함
•
SEBS 고분자를 활용하여 알칼리성 환경에서도 견딜 수 있는 새로운 음이온 교환막을 개발하고, 가교 반응으로 고분자 사슬을 연결하여 막의 안정성을 향상시킴
•
브로모헥실과 펜타플루오로벤질 기를 첨가한 SEBS 고분자를 제조하고, DMA, TMHA, TDMAP 등의 가교제를 사용하여 4차 암모늄 그룹을 형성시켜 이온 전도도를 향상시킴
•
화학적 환원 반응을 통해 최종적으로 원하는 고분자 구조를 얻음
기술의 장점
•
새로운 음이온 교환막은 높은 이온 전도도와 내구성을 제공하여 수전해 기술의 효율성을 향상시킴
•
가교제에 따라 막의 물 흡수량, 밀도, 이온 전도도를 조절할 수 있어 응용 범위가 넓음
•
알칼리성 환경에서도 견디는 고분자 사용으로 수전해 셀의 수명과 안정성이 개선됨
실험 및 결과
실험 목적 및 방법
•
SEBS 기반 음이온 교환막의 제조 과정을 검증하고, 그 특성을 확인하는 것을 목표로 함
•
가교제들이 고분자와 반응하여 이온 전도도를 향상시키는지 평가함
•
NMR과 FT-IR을 사용하여 고분자의 화학적 구조를 확인하고, TGA와 DSC로 열적 안정성을 평가함
•
가교 SEBS 막의 이온 전도도를 측정하여 가교제의 효과를 평가함
실험 결과
•
가교제를 사용한 SEBS 막은 기존 음이온 교환막보다 높은 이온 전도도를 보임
•
가교 SEBS 막은 물리적, 화학적 안정성이 우수함
•
TDMAP를 사용한 막은 친수성과 이온 전도도가 향상되어 수전해 효율 증가에 기여함
발명의 활용 방안
수소 에너지 생산 혁신
•
이 기술은 물을 전기분해하여 환경 친화적인 수소 에너지를 효율적으로 생산함
•
AEMWE 방식은 기존 방식보다 순수한 수소를 경제적으로 생산하며, 귀금속 촉매가 불필요함
에너지 저장 및 변환 기술 적용
•
이 막은 배터리와 연료 전지 등에 활용되어 이온 전달 효율성을 높이고 전체 장치의 성능을 개선함
•
음이온 교환막은 높은 이온 전도성과 안정성으로 연료 전지 성능을 향상시키며, 고분자 과학 분야의 발전을 촉진함
기대효과
기술 혁신
•
이 막의 개발로 수전해 성능이 향상되며, TDMAP-50x-SEBS 막은 고온에서도 우수한 이온 전도도를 보여 기술적 혁신을 선도함
경제적 가치
•
귀금속 촉매가 불필요하여 수소 생산 비용이 절감되고, 높은 성능과 화학적 안정성으로 장기적인 비용 효율성이 증대됨
환경적 가치
•
수소 생산에 기여하여 환경 보호와 지속 가능한 에너지 활용에 기여함
산업적 응용 및 전망
•
이온 교환막의 특성 개선으로 에너지 저장 및 변환 관련 산업에 다양한 응용 가능하며, 수소 에너지 분야의 지속적인 성장에 중요한 역할을 할 것으로 기대됨
시장 동향

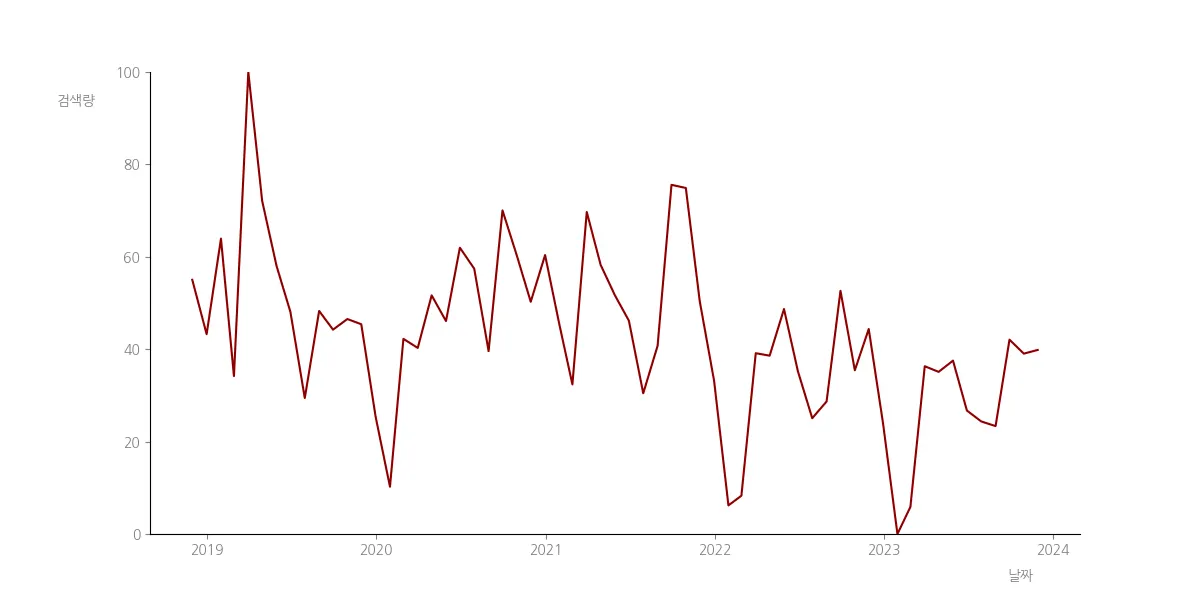

수소 에너지 시장 동향
기술 SWOT 분석
Strengths
높은 이온 전도도와 내구성
•
SEBS 고분자를 활용한 새로운 음이온 교환막은 높은 이온 전도도와 내구성을 제공하여 수전해 기술의 효율성을 향상시킵니다.
응용 범위의 확장성
•
가교제에 따라 막의 물 흡수량, 밀도, 이온 전도도를 조절할 수 있어 응용 범위가 넓습니다.
알칼리성 환경에서의 안정성
•
알칼리성 환경에서도 견디는 고분자 사용으로 수전해 셀의 수명과 안정성이 개선됩니다.
Weaknesses
귀금속 촉매 대체의 한계
•
귀금속 촉매를 사용하지 않는 촉매 개발이 추세이지만, 아직 귀금속 촉매를 완전히 대체할 수 있는 기술은 제한적입니다.
기술적 복잡성
•
가교 반응을 통한 고분자 사슬 연결과 4차 암모늄 그룹 형성 등의 과정은 기술적 복잡성을 증가시킵니다.
Opportunities
녹색 수소 에너지 생산 혁신
•
이 기술은 물을 전기분해하여 환경 친화적인 수소 에너지를 효율적으로 생산할 수 있는 기회를 제공합니다.
에너지 저장 및 변환 기술의 진보
•
이 막은 배터리와 연료 전지 등에 활용되어 이온 전달 효율성을 높이고 전체 장치의 성능을 개선할 수 있는 기회를 마련합니다.
Threats
기존 기술과의 경쟁
•
프로톤 교환 막 물 전기분해(PEMWE)와 같은 기존의 높은 순도와 효율성을 제공하는 기술과의 경쟁에서 밀릴 위험이 있습니다.
시장 진입 장벽
•
수소 생산 기술은 높은 초기 투자와 기술적 전문성을 요구하여 시장 진입 장벽이 될 수 있습니다.
Summary
Strengths
•
높은 이온 전도도와 내구성을 가진 새로운 음이온 교환막은 수전해 기술의 효율성을 향상시키며, 응용 범위의 확장성과 알칼리성 환경에서의 안정성을 제공합니다.
Weaknesses
•
귀금속 촉매를 완전히 대체할 수 있는 기술의 제한성과 기술적 복잡성이 존재합니다.
Opportunities
•
녹색 수소 에너지 생산 혁신과 에너지 저장 및 변환 기술의 진보에 기여할 수 있는 기회가 있습니다.
Threats
•
기존 기술과의 경쟁과 높은 시장 진입 장벽이 존재합니다.

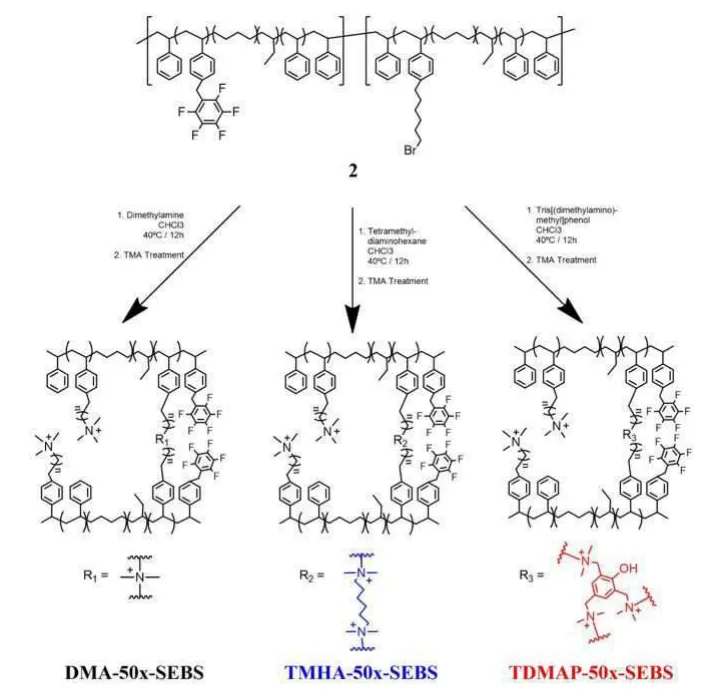

대표도면
