요약
메타표면 기술을 이용한 빔포밍 안테나는 전자기파의 위상을 정밀하게 조절하여 빔 방향을 제어할 수 있습니다. 이 기술은 레이더, 위성 통신, 자율 주행 차량 등 다양한 분야에 적용 가능하며, 5G 및 6G 이동통신 기술의 안테나 성능을 향상시키는 데 기여할 것으로 기대됩니다. 경제적이고 효율적인 빔 조향이 가능해져 통신 효율성이 증대되고 전력 소비를 절감하는 효과가 있습니다.
기본 정보
•
특허명: 칩셑 능동 위상 천이기가 불필요한 전자파 소-스 선택에 의해 전자파 빔 지향각 조절이 가능한 메타표면 평면렌즈형 레이다 및 통신용 빔포밍 안테나
•
대표 발명자: 강승택 교수
•
출원번호: 10-2023-0099651
발명의 배경 및 필요성
빔포밍 안테나 기술의 역사적 진화
•
빔포밍 안테나 기술은 레이더 및 무선 통신 시스템 발전의 핵심으로, 20세기 초 개발이 시작되어 제2차 세계대전을 거치며 급속히 발전함
•
위성 통신, Wi-Fi, 셀룰러 통신 등 다양한 분야에서 필수적으로 활용되며, 1G에서 5G로 넘어가는 과정에서 안테나 기술의 지속적인 개선이 요구됨
•
특히 4G에서 5G로의 전환은 고주파 대역(밀리미터파) 사용 증가로 빔포밍 안테나의 중요성을 더욱 부각시킴
빔포밍 안테나 기술의 현대적 필요성
•
빔포밍 안테나는 스펙트럼의 효율적 사용, 신호 품질 개선, 간섭 감소에 기여하며, 특정 방향으로 라디오 파동을 집중시킬 수 있음
•
능동 위상 천이기를 통해 기계적 움직임 없이 빔 방향을 동적으로 제어할 수 있으나, 이의 구현 복잡성과 비용은 중대한 장애물임
•
높은 주파수에서의 정밀한 빔포밍 요구는 5G 및 미래 6G 네트워크로의 전환에 따라 더욱 증가하고 있음
구현방법
메타표면 평면 렌즈의 원리
•
메타표면 평면 렌즈는 전자기파의 진행 방향과 상태를 조작할 수 있는 특수 설계된 표면을 활용함
•
메타물질로 구성된 렌즈는 단일층 또는 다층의 유닛 셀 구조를 통해 전자기파의 위상을 교정하고, 이를 통해 높은 이득과 빔 방향을 조절함
•
이 메타물질은 금속 링과 원형 패치를 배열하여 전자기파의 위상을 조절하며, 인덕턴스와 커패시턴스의 조합으로 위상 보정을 달성함
메타표면 렌즈의 구현
•
방사 패치 배열과 메타물질 렌즈를 특정 거리에 배치하여 전자기파의 위상을 교정함
•
금속 링과 수정된 원형 패치를 포함하는 유닛 셀 구조를 사용하여 간격과 지름을 조절함으로써 위상 교정값을 변화시킬 수 있음
•
RF 스위치와 스위치 컨트롤러를 포함하여 전자기파를 특정 방향으로 조향할 수 있음
•
유닛 셀 구조는 단일층 또는 다층으로 구성되며, 이를 통해 전자기파의 위상을 조절하고 빔을 형성함
기술의 주요 장점
•
활성 위상 천이기 없이도 전자기파 빔의 방향을 제어할 수 있는 능력을 제공함
•
메타물질 구조를 통해 전자기파의 위상을 정밀하게 제어하고, 이득을 강화하며 빔을 조향함
•
편파에 덜 민감한 대칭 구조로 전자기파의 전송과 수신 효율을 높임
•
저전력 소비 RF 스위치를 사용하여 방사 패치를 선택적으로 활성화함
활용 방안 및 기대효과
기술의 적용 범위
•
레이다 시스템, 위성 통신, 자율 주행 차량, 차량 간 통신(V2X), 무선 전력 전송 등 다양한 분야에 적용 가능
•
5G 및 6G 이동통신 기술의 안테나 성능 향상에 기여
•
메타재질을 활용한 구조로 제작 비용과 전력 소모를 줄임
기대효과
•
전자파 방향 조절의 정밀성 향상으로 통신 효율성 증대 및 전력 소비 절감 기대
•
위상 변위기를 사용하지 않고도 효과적인 빔 조향 가능, 경제적 이점 제공
•
기존 방식 대비 무게 감소로 휴대성 및 친환경성 향상
•
통신 및 레이다 기술 발전에 기여, 사회적 가치와 산업 경쟁력 강화 예상
기술 SWOT 분석
Strengths
위상 제어 능력
•
메타물질 구조를 통해 전자기파의 위상을 정밀하게 제어할 수 있습니다.
•
활성 위상 천이기 없이도 빔의 방향을 동적으로 제어할 수 있는 능력을 제공합니다.
효율성 및 경제성
•
저전력 소비 RF 스위치를 사용하여 방사 패치를 선택적으로 활성화함으로써 에너지 효율성을 높입니다.
•
메타재질을 활용한 구조로 제작 비용과 전력 소모를 줄일 수 있습니다.
신호 품질 개선
•
편파에 덜 민감한 대칭 구조로 전자기파의 전송과 수신 효율을 높입니다.
Weaknesses
구현 복잡성
•
메타표면 평면 렌즈의 설계와 제작이 복잡하여 기술적인 난이도가 높습니다.
비용 문제
•
비록 비용 절감을 목표로 하지만, 초기 투자 비용이 클 수 있습니다.
Opportunities
적용 범위 확장
•
레이다 시스템, 위성 통신, 자율 주행 차량 등 다양한 분야에 적용 가능합니다.
•
5G 및 6G 이동통신 기술의 안테나 성능 향상에 기여할 수 있습니다.
Threats
시장 변화
•
통신 기술의 빠른 변화에 대응하기 위한 지속적인 연구개발이 필요합니다.
Summary
Strengths
•
메타물질 구조를 통한 정밀한 위상 제어와 에너지 효율성이 높은 안테나 기술입니다.
Weaknesses
•
구현의 복잡성과 초기 투자 비용이 높은 기술입니다.
Opportunities
•
다양한 분야로의 적용 가능성과 5G, 6G 기술에 대한 기여도가 높습니다.
Threats
•
기존 기술과의 경쟁과 시장의 빠른 변화에 대응해야 하는 도전이 있습니다.

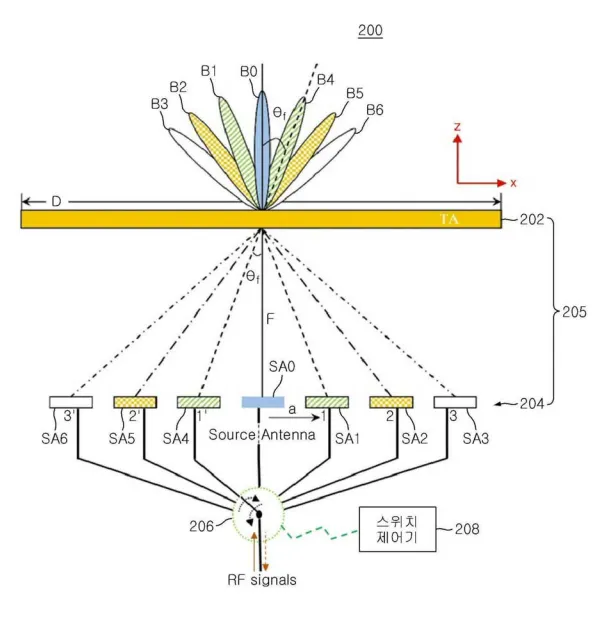

대표도면
