요약
이 기술은 지진으로 인한 인적 및 물적 피해를 최소화하기 위한 방재기술입니다. 지진의 에너지를 효과적으로 감소시키고, 구조물의 진동을 감쇄하며, 외력을 흡수하고 자동으로 원상복구하는 기능을 가지고 있습니다. 형상기억합금으로 만들어진 와이어와 마찰볼트를 이용해 지진의 진동을 줄이고, 조립식 댐퍼를 사용하여 지진 후 손상된 부품만 교체 가능합니다. 이를 통해 지진 후 건물이나 구조물의 잔류변위를 회복할 수 있습니다. 또한, 이 기술은 다양한 산업 분야에서 활용이 가능하며, 특히 지진에 대한 대응에 유용하게 사용될 수 있습니다.
기본 정보
•
특허명: 에너지소산형 마찰 댐퍼
•
대표 발명자: 허종완 교수
•
출원번호: 10-2023-0062629
발명의 배경 및 필요성
기술의 배경
•
지진으로 인한 인적, 물적 피해가 크게 발생
•
피해 최소화를 위한 내진설계 및 방재기술 적용 필요성 대두
•
다양한 방재기술 개발 중이나 지진 에너지 감소에 효과적인 기술에는 문제점 존재
기술의 필요성
•
잔류변위 제어 가능한 방재기술 필요
•
일차적 파손 후에도 복구 가능하며, 거동한계를 초과해도 방재효과가 떨어지지 않는 기술 필요
•
지진 에너지를 효과적으로 감소시키는 기술 개발 필요
실험 및 구현
댐퍼의 제조 방법
•
형상기억합금 와이어와 마찰볼트를 사용하여 지진의 진동을 줄이고 잔류변위를 제어할 수 있는 댐퍼 제작
•
조립식 댐퍼로 설계하여 지진 후 손상된 부분만 교체 가능
댐퍼의 작동 원리
•
초탄성 형상기억합금과 마찰 볼트를 사용하여 지진 후 건물이나 구조물의 잔류변위를 자동으로 복원
•
가이드판과 보조판을 통해 본체블록과 마찰블록이 일축으로 이동 가능
•
꼬인 형상으로 형성된 형상기억합금 와이어를 통해 본체블록과 마찰블록이 이동되더라도 원위치로 다시 이동 가능
•
거리센서를 통해 본체블록과 마찰블록의 위치 변화를 감지하고, 조명장치를 통해 사용자에게 알림
발명의 활용 방안
제품 및 서비스 적용
•
마찰댐퍼는 가동 부품의 운동 에너지를 열에너지로 변환하여 충격과 진동을 완화하는 데 활용됨
•
형상기억합금의 특성을 활용하여 변형된 형태를 원래대로 복원하는 기능을 제공함
•
내진보강 장치로서의 요구조건을 만족시키는 재사용 가능성 연구 중임
산업 및 사회 문제 해결
•
다양한 산업 분야에서 마찰댐퍼와 형상기억합금의 특성을 활용하여 제품 품질과 성능 향상에 기여함
•
구조물의 잔류변위를 제어하여 지진 발생 후 이차적 붕괴를 방지함
•
마찰댐퍼가 지진의 외력을 소산시키는 기능을 통해 추가적인 붕괴를 예방함
시장 동향

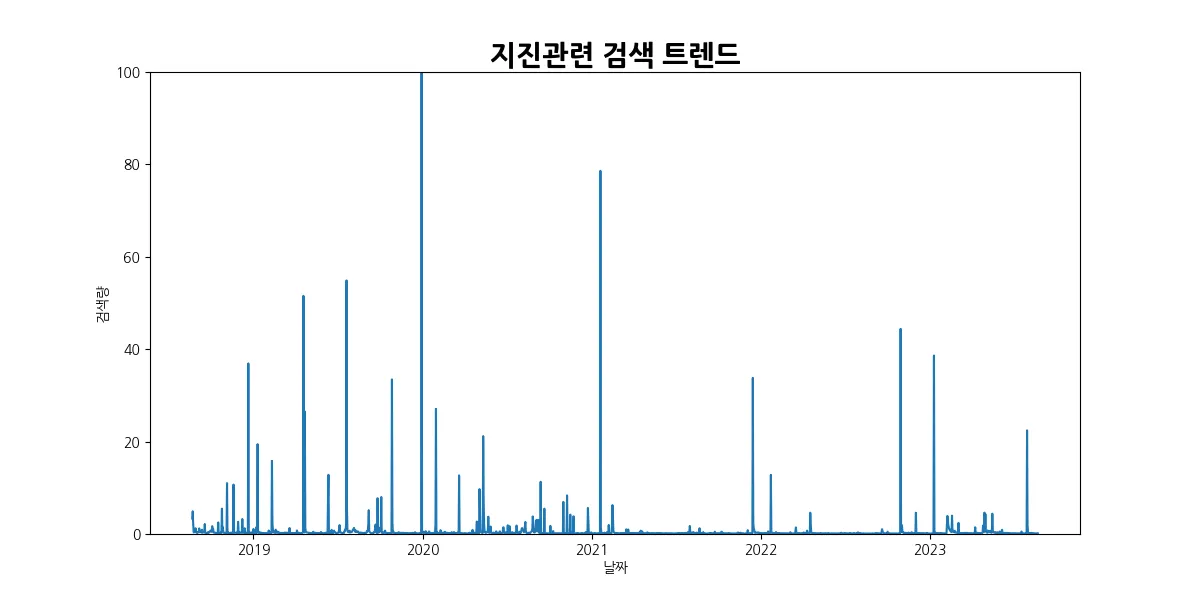

지진 방재기술 시장 동향

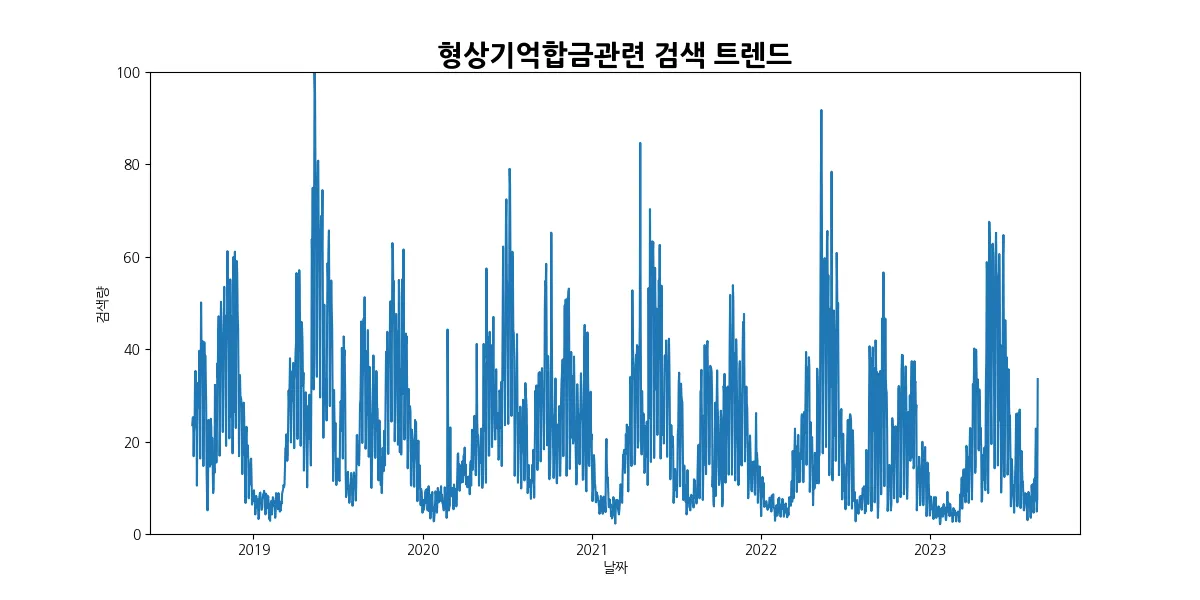

형상기억합금 기술 시장 동향

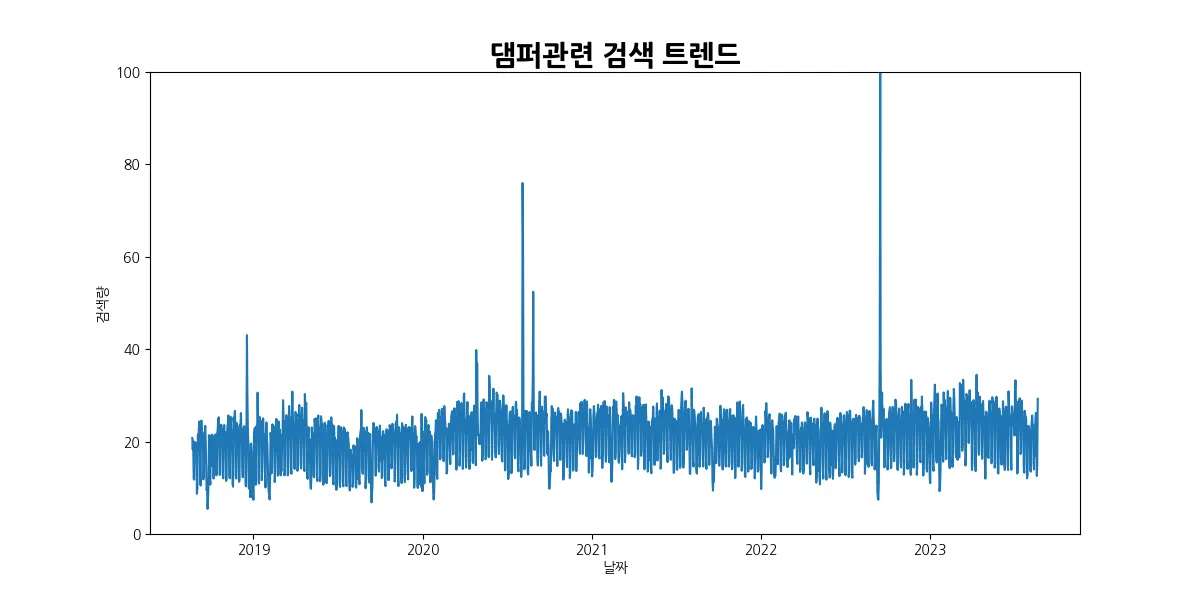

댐퍼 기술 시장 동향

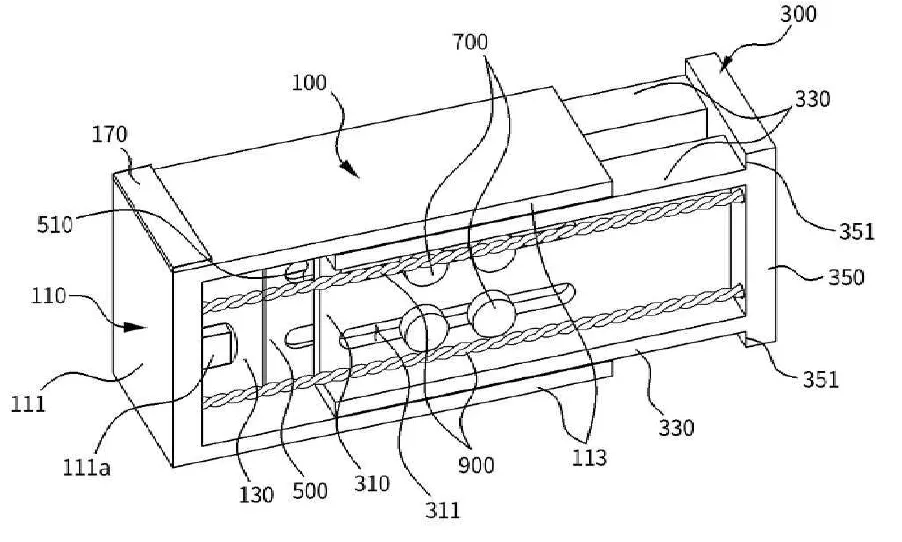

대표도면
